Podziemne systemy z platformą hydrauliczną

css slideshow by WOWSlider.com v8.8

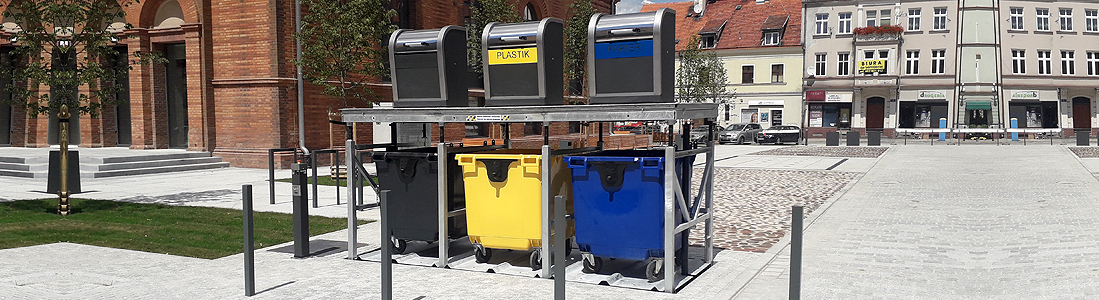

Podziemne systemy wyposażone w platformę hydrauliczną różnią się od standardowych pojemników podziemnych przede wszystkim sposobem podnoszenia i opróżniania. W systemach tych stosuje się standardowe pojemniki o pojemności 1100 litrów, które są umieszczone na platformie. W trakcie procesu opróżniania odpadów platforma wraz z metalową konstrukcją i pojemnikami jest hydraulicznie podnoszona na powierzchnię.

Ze względu na pojemność wyróżniamy cztery typy urządzeń. Każdy z nich może być przystosowany do dowolnych frakcji odpadów.

System A1
Ilość pojemników: 1
Pojemność systemu: 1100 l
System A2
Ilość pojemników: 2
Pojemność systemu: 2200 l
System A3
Ilość pojemników: 3
Pojemność systemu: 3300 l
System A4
Ilość pojemników: 4
Pojemność systemu: 4400 l

Podstawowe dane techniczne

Nazwa Wymiary (dł. x szer. x gł.)
Wymiary zewnętrzne urządzenia A1: 1730 x 1730 x 2050 mm
Wymiary zewnętrzne urządzenia A2: 2810 x 1730 x 2050 mm
Wymiary zewnętrzne urządzenia A3: 4050 x 1730 x 2050 mm
Wymiary zewnętrzne urządzenia A4: 5290 x 1730 x 2050 mm
Wymiary kiosku wrzutowego DESIGN: 732 x 470 x 1087 mm
Wymiary kiosku wrzutowego STANDARD: 734 × 462 × 1059 mm
Nazwa Wartość
Pojemność bębna: 90 l
Pojemnik na odpady PE-1100 HDPE 1100 litrów
Czas podnoszenia systemu: 10 s
Sposób zasilania: niezależna centrala hydrauliczna
Alternatywny sposób zasilania: zasilanie hydrauliczne z ciężarówki
Rysunki techniczne: Materiały dla architektów »

Rodzaje kiosków wrzutowych

Dostępne są dwa podstawowe typy kiosków wrzutowych przeznaczonych do podziemnych systemów z platformą hydrauliczną.
Każdy kiosk może być malowany w całości lub w części na dowolny kolor odpowiadający wybranej frakcji odpadów.
Kiosk może być wykonany w całości lub w części ze stali nierdzewnej.
Kiosk wrzutowy STANDARD
Kiosk wrzutowy DESIGN

Bezpieczeństwo i funkcjonalność kiosków wrzutowych

Autodomykanie bębna
Automatyczne domykanie bębna
dzięki zastosowaniu przeciwwag
Antystatyczny uchwyt
Rączka odizolowana od bębna, nie przewodzi ładunków elektrostatycznych
Ograniczniki
Ograniczniki zapobiegają przypadkowym przytrzaśnięciom dłoni
Dodatkowe drzwi
Zamykane na klucz drzwi służą
wyrzucaniu większych odpadów
Antywandaliczne tablice
Antywandaliczne tablice mocowane
od wewnątrz kiosku wrzutowego
Szczelne mocowanie kiosku
Dodatkowo uszczelnione mocowanie
kiosku od wewnątrz platformy
Dedykowane wloty
Możliwość dostosowania kiosków
do konkretnych frakcji odpadów
Stal nierdzewna
Możliwość wykonania całego kiosku
ze stali nierdzewnej

Wykończenie nawierzchni

Wykończenie górnej platformy może być dostosowane do wykończenia nawierzchni wokół pojemników. Istnieje możliwość zastosowania zarówno kostki brukowej, kostki granitowej, płyt kamiennych, nawierzchni antypoślizgowych lub powierzchni z blach ryflowanych.

Proces montażu podziemnych pojemników z niezależną centralą hydrauliczną

Prace ziemne
Montaż prefabrykatu betonowego
Montaż systemu
Instalacja centrali hydraulicznej
Podłączenia elektryczne
Wykańczanie nawierzchni
Montaż kiosków
Instalowanie pojemników PE-1100
Końcowa kontrola jakości
Uruchomienie systemu

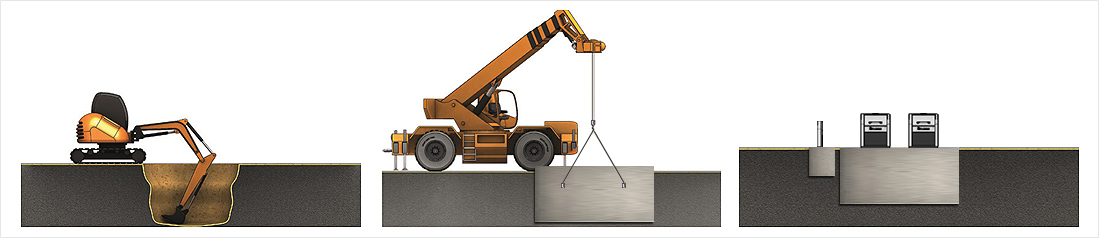

Instalacja systemów



1. Wykonanie wykopu o głębokości i szerokości dostosowanej do wybranego prefabrykatu betonowego.
2. Stabilizowanie i zagęszczenie podłoża w wykopie.
3. Osadzenie i wypoziomowanie prefabrykatu i centrali hydraulicznej.
4. Obsypanie i zagęszczenie kruszywa wokół prefabrykatów.
5. Montaż systemu hydraulicznego.
6. Instalacja kiosków wrzutowtych.
5. Wykończenie terenu i nawierzchni wokół pojemnika.

Normy i certyfikaty

Pojemniki podziemne spełniają wymagane normy jakości oraz posiadają Certyfikaty i Deklaracje Zgodności.


ISO 12100-1-2:2004 PN-EN 60204-1:2006 PN-EN 14121-1:2008E PN-EN 614-1:1995
ISO 3746:1995 PN-EN 982:1996 PN-EN 953:1992 PN-EN 981:1997
ISO 9001 PN-EN 1570:1999 PN-EN 50081-1:1994 PN-EN 954-1:1997
ISO 14001 PN-EN 1037:1996 PN-EN 50082-1-2:1998 PN-EN 12100:2012P
ISO 14121-1:2008 PN-EN 614-1:2006E PN-EN 13071-2+A1:2013-12E PN-EN 13071-1:2008E

Dodatkowe akcesoria

Podziemne pojemniki mogą być wyposażone w szereg opcji dodatkowych m.in. systemy kontroli zapełnienia, kontroli dostępu,
a także klucze i elektromagnetyczne karty dostępu.
